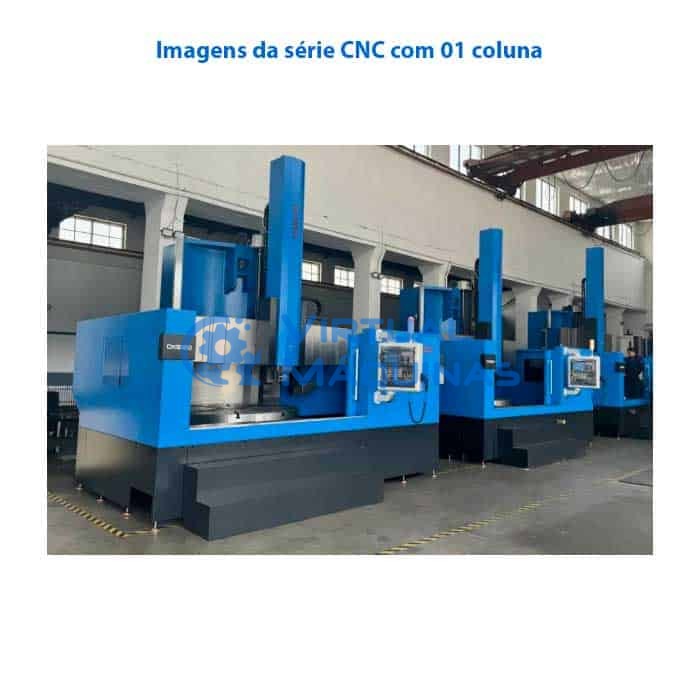

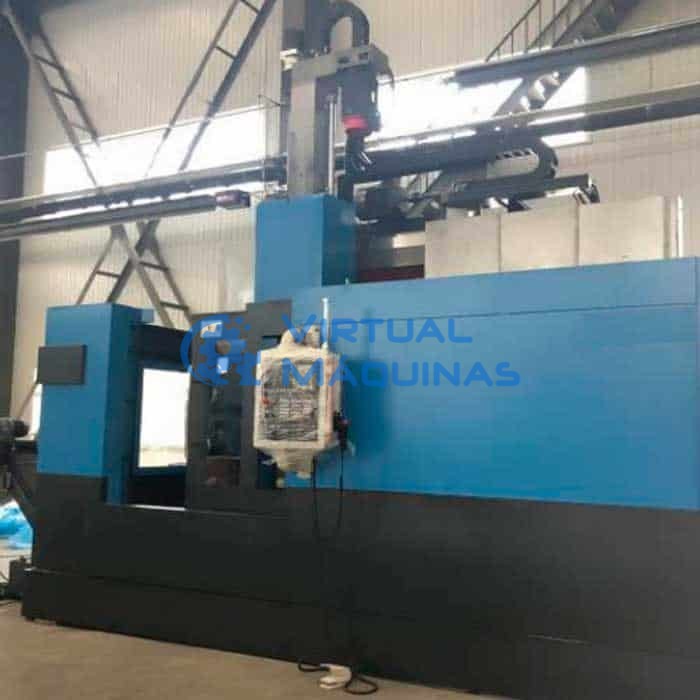

Torno Vertical CNC modelo 5123 com Diâmetro Torneável de 2300 mm
Sob Consulta
Torno Vertical CNC modelo 5123
Comando Siemens 828D
RAM com troca de ferramentas manual, opcional para trocador automático
Máximo Diâmetro Torneável (passagem) Ø2.300mm
Diâmetro da Placa Ø2.000mm
Altura máxima de torneamento 1.600mm
Capacidade de carga sobre a mesa 8.000kg
Rotação Máxima 80 RPM
Estágios de Rotação 4 estágios
Tipo Placa 4 Castanhas Manual
Potência Motor Principal 45kW /55kW (S6) >> 60CV
Torque máximo 40KNm

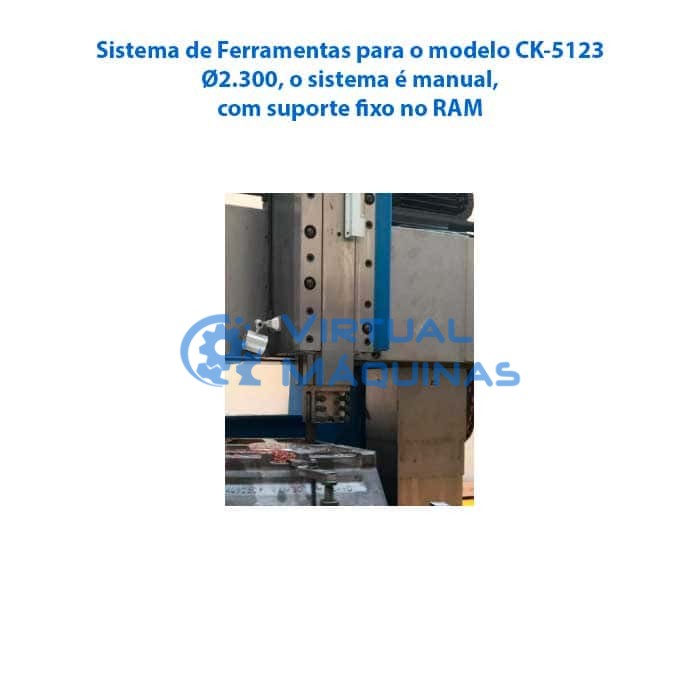

SISTEMA DE FERRAMENTAS
Tipo Manual, opcional ATC, trocador automático
Ferramentas 40x40mm
RAM
Secção do RAM 220x220mm
Max. força de corte 30.000N
Sistema de Guias Hidrostática
TRAVESSÃO
Curso 1.000mm
Indexado a cada 200mm
Tipo de Bloqueio Hidráulico
CURSOS E AVANÇOS
Curso Eixo X 1.300 mm
Curso Eixo Z RAM 1.000 mm
Avanço rápido Eixo X e Y 6000 mm/min
Avanço Posicionamento Travessão Indexado 440 mm/min
SISTEMA CONSTRUTIVO
Classe Fundido GG-25

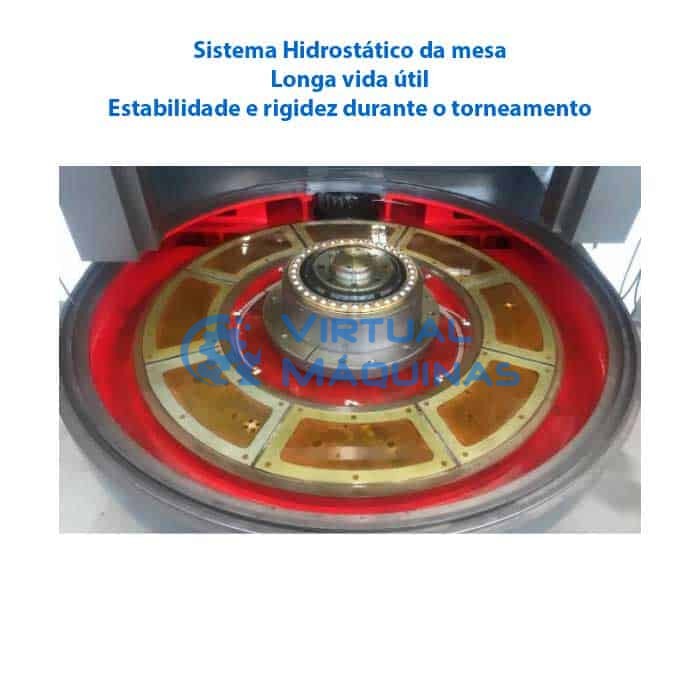

Sistema Mancalização da mesa Placa Hidrostática
Concepção Tipo monolítico
Caixa de Transmissão Engrenada de IV Estágios
PESO & DIMENSÕES
Peso 30t
Dimensões (Area Ocupada) LxCxH aprox. 6.150×4.950×5.350mm
TENSÃO OPERACIONAL
Potência Instalada 120KVA
Tensão Operacional 220V ou 380V/60Hz trifásico definir no pedido
ACIONAMENTOS

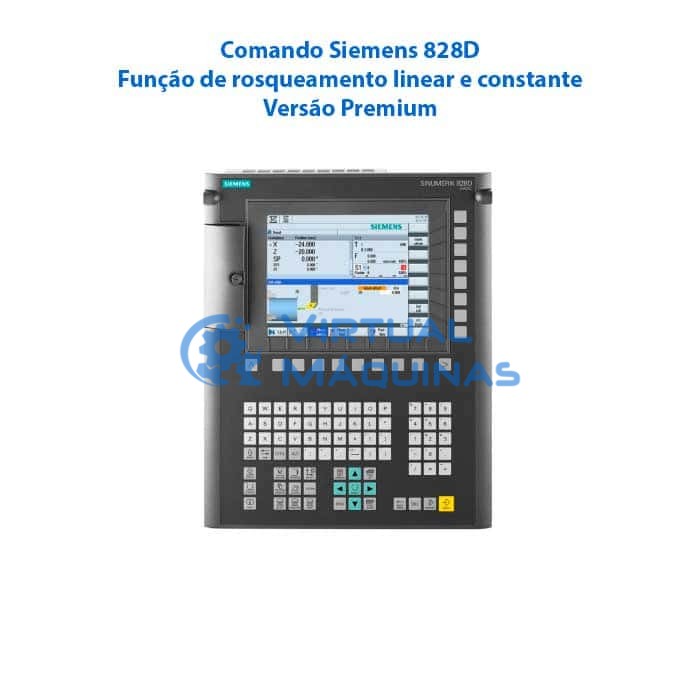

Controlador SIEMENS 828D
Servo Motores SIEMENS
- Descrição
Descrição
Revolucione sua Produção Pesada adquirindo esse Torno Vertical CNC de Alta Performance.
Usinagem de peças volumosas com precisão absoluta, rigidez superior e eficiência energética.
Você precisa de produtividade, repetibilidade e precisão em peças de grande porte? Nosso Torno Vertical CNC é a solução definitiva para setores que não aceitam falhas: Energia, Óleo & Gás, Siderurgia e Aeroespacial.
Vantagens Competitivas para o seu Negócio:
Redução de setup: Estrutura vertical facilita a fixação de peças pesadas.
Economia de tempo: Aumento da taxa de remoção de cavaco.
Durabilidade: Componentes críticos de alta qualidade garantem vida útil prolongada.
Suporte Técnico: Assistência rápida e peças originais garantidas.

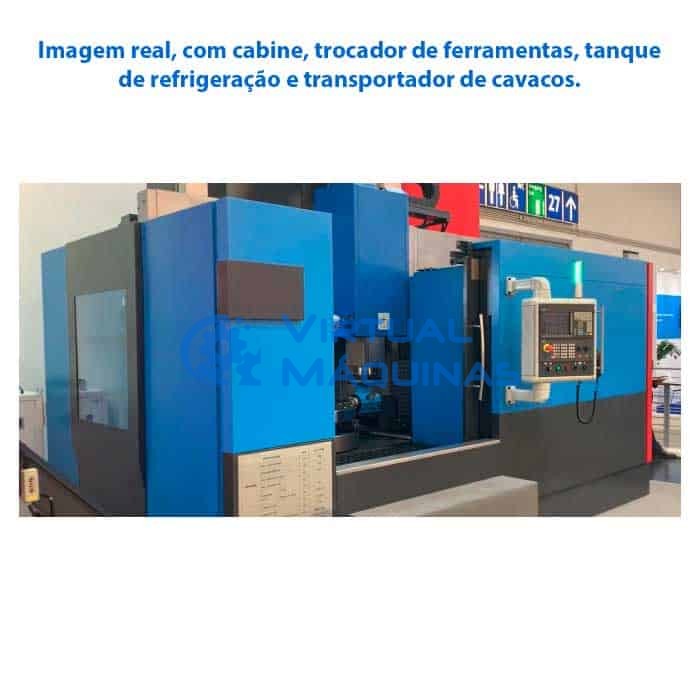

Solicite uma proposta comercial com todos detalhes técnicos e comerciais e conheça o sistema construtivo, os principais componentes, opcionais como, trocador automático de ferramentas, carenagem, transportador de cavacos, garantia e outros.

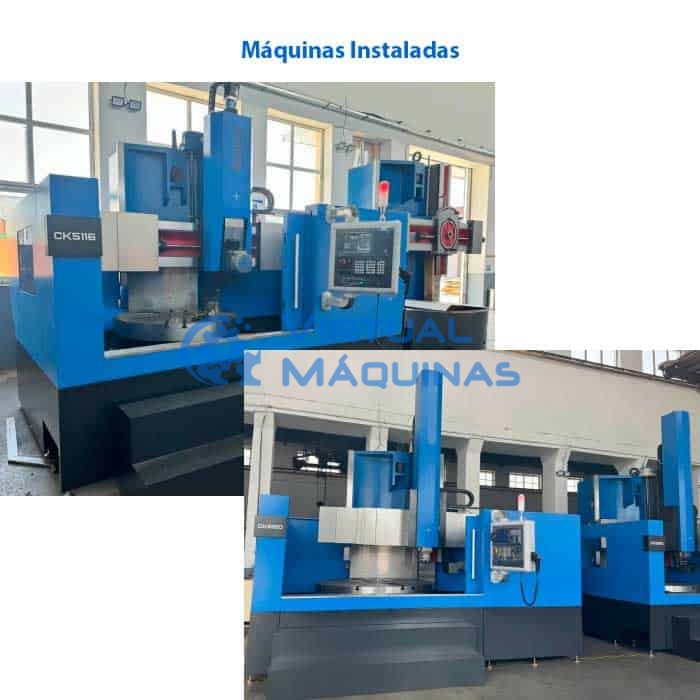

Entregamos a máquina instalada, dentro da sua indústria, pelos nossos técnicos, suporte total de pós-venda no Brasil.
*As imagens e características técnicas desse anúncio podem sofrer alterações, sem aviso prévio, devido às atualizações de melhorias tecnológicas e designer que o fabricante sempre realiza. Prevalece o que é apresentado em nossa Proposta Comercial, conforme a necessidade de cada cliente e de cada modelo de máquina.
