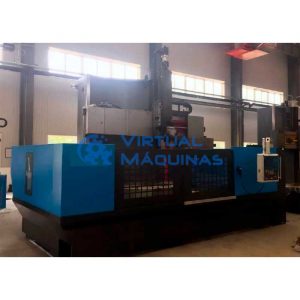

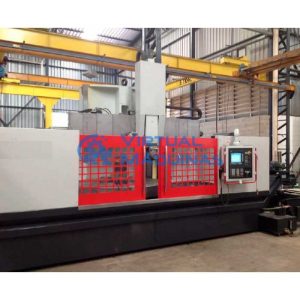

Torno Vertical CNC modelo 5120 com Diâmetro Torneável 2.000 mm
Sob Consulta
Torno Vertical CNC Modelo 5120
Diâmetro máximo de torneamento 2000 mm
Diâmetro da placa de fixação 1800 mm
Altura máxima de torneamento 1600 mm
Peso máximo da peça 8 ton
Máximo torque de Torneamento 32.000 N.m.
Força máx.de corte 30.000 N
Estágios de Rotação da Mesa – 4
Rotação da Mesa 0,5 – 100 RPM
Curso horizontal do RAM Eixo X 1100 mm
Curso vertical do RAM Eixo Z 800 mm
Curso do Travessão 1200 mm
Avanço rápido do eixo X 6000 mm/min
Potência do Motor Principal 45 Kw
Comando Numérico – FANUC Oi com opção para Siemens

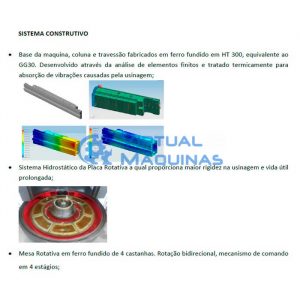

Sistema Construtivo da máquina:
Base da maquina, coluna e travessão fabricados em ferro fundido em HT 300, equivalente ao GG30. Desenvolvido através da análise de elementos finitos e tratado termicamente para absorção de vibrações causadas pela usinagem;
Sistema Hidrostático da Placa Rotativa a qual proporciona maior rigidez na usinagem e vida útil prolongada;

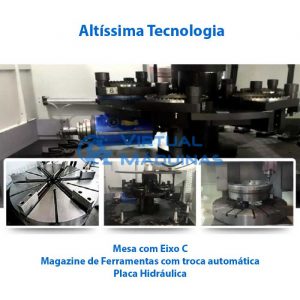

Mesa Rotativa em ferro fundido de 4 castanhas. Rotação bidirecional, mecanismo de comando em 4 estágios;
Posicionamento do travessão através do CNC, com fixação Hidráulica;
Sistema de Lubrificação Centralizada;
RAM em estrutura de aço forjado e retificado com sistema de lubrificação automática;
Comando numérico FANUC Oi ou Siemens;
Rolamentos suporte dos fusos de esfera THK (Alemanha);
Rolamentos principais NSK (Japão);
Coberturas telescópicas para proteção das guias da coluna e do travessão;
Lubrificação central para todos os sistemas dinâmicos;
Armário elétrico: 380 V +/- 5%, 60 Hz +/- 1%, trifásico e motores para a placa.
Luminárias para a área de trabalho;
Painel de comando pendular.
Fixadores e chumbadores para fixação da máquina;
Ferramentas para manutenção;
Fixação hidráulica do travessão / indexada a cada 200mm através do CNC.
Temos referências de Máquinas instaladas no Brasil.
Contamos com uma Base Instalada Sólida, Show-Room, Assistência Técnica e Suporte Total no Pós-Venda, localizado em São Paulo/SP
- Descrição
Descrição
Torno Vertical CNC Modelo 5120
Diâmetro máximo de torneamento 2000 mm
Diâmetro da placa de fixação 1800 mm
Altura máxima de torneamento 1600 mm
Peso máximo da peça 8 ton
Máximo torque de Torneamento 32.000 N.m.
Força máx.de corte 30.000 N
Estágios de Rotação da Mesa – 4
Rotação da Mesa 0,5 – 100 RPM
Curso horizontal do RAM Eixo X 1100 mm
Curso vertical do RAM Eixo Z 800 mm
Curso do Travessão 1200 mm
Avanço rápido do eixo X 6000 mm/min
Potência do Motor Principal 45 Kw
Comando Numérico – FANUC Oi com opção para Siemens
Sistema Construtivo da máquina:
Base da maquina, coluna e travessão fabricados em ferro fundido em HT 300, equivalente ao GG30. Desenvolvido através da análise de elementos finitos e tratado termicamente para absorção de vibrações causadas pela usinagem;
Sistema Hidrostático da Placa Rotativa a qual proporciona maior rigidez na usinagem e vida útil prolongada;
Mesa Rotativa em ferro fundido de 4 castanhas. Rotação bidirecional, mecanismo de comando em 4 estágios;
Posicionamento do travessão através do CNC, com fixação Hidráulica;
Sistema de Lubrificação Centralizada;
RAM em estrutura de aço forjado e retificado com sistema de lubrificação automática;
Comando numérico FANUC Oi ou Siemens;
Rolamentos suporte dos fusos de esfera THK (Alemanha);
Rolamentos principais NSK (Japão);
Coberturas telescópicas para proteção das guias da coluna e do travessão;
Lubrificação central para todos os sistemas dinâmicos;
Armário elétrico: 380 V +/- 5%, 60 Hz +/- 1%, trifásico e motores para a placa.
Luminárias para a área de trabalho;
Painel de comando pendular.
Fixadores e chumbadores para fixação da máquina;
Ferramentas para manutenção;
Fixação hidráulica do travessão / indexada a cada 200mm através do CNC.
Essas máquinas são importadas e distribuídas por uma empresa que a Virtual Máquinas possui Parceria Comercial, oferecendo ótima estrutura, com show-room, assistência técnica, instalação, treinamento e ótimo pós-venda.
Muitas máquinas já instaladas e trabalhando no Brasil
*As imagens e características técnicas desse anúncio podem sofrer alterações, sem aviso prévio, devido às atualizações de melhorias tecnológicas e designer que o fabricante sempre realiza. Prevalece o que é apresentado em nossa Proposta Comercial, conforme a necessidade de cada cliente e de cada modelo de máquina.
