Descrição

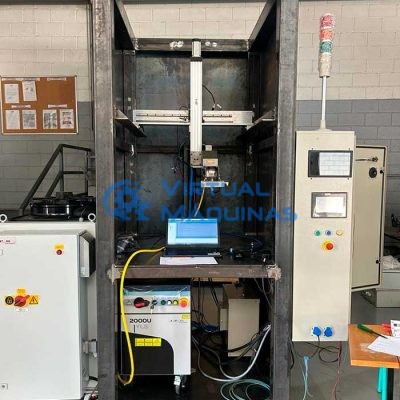

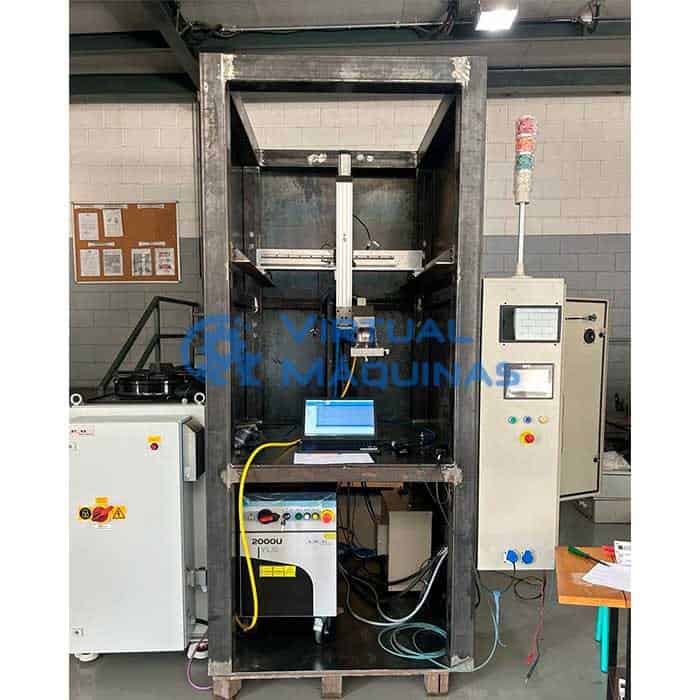

MÁQUINA DE SOLDA A LASER – SOLUÇÃO DE DIGITALIZAÇÃO REMOTA 2KW
Marca: IPG
Modelo: YLS-2000-U-Y18
Ano: 2023

Características ópticas – Características Condições de teste Símbolo Min. Tipo. Máx. Unidade
1 Modo de Operação CW/Modulado
2 Polarização Aleatória
3 Potência Nominal de Saída Pnom 2000 W
4 Faixa de ajuste de potência de saída 10 105%
5 Comprimento de onda de emissão Potência de saída: 2.000 W ? 1.068 1.080 nm
6 Largura de linha de emissão Potência de saída: 2.000 W ?? 3 6 nm
7 Tempo de ativação/desativação Potência de saída: 2.000 W 50 100 ?s
8 Taxa de modulação de potência de saída Potência de saída: 2.000 W 5 kHz
9 Instabilidade de potência de saída Potência de saída: 2.000 W Intervalo de tempo: 8 horas (T=Constante) ±1 ±2%
10 Potência do laser guia vermelho 0,4 0,5 mW

Saída óptica – Características Condições de teste Símbolo Min. Tipo. Máx. Unidade
1 conector de fibra de entrega HLC-8, compatível com QBH LCA, compatível com QD
2 Produto de parâmetro de 2 feixes* (86%) Núcleo de fibra de entrega diâmetro 50 µ BPP* 2,0 2,2 mm*mrad
3 Produto de parâmetro de feixe** (2 segundo momento) Núcleo de fibra de alimentação diâmetro 50 µ BPP* 1,71**mm*mrad
4 Produto de parâmetro de 4 feixes* (86%) Núcleo de fibra de entrega diâmetro 100 µ BPP* 3,3 4,0 mm*mrad
5 Produto de parâmetro de 5 feixes* (86%) Núcleo de fibra de entrega diâmetro 150 µ BPP* 5,0 6,0 mm*mrad
6 Produto de parâmetro de 6 feixes* (86%) Núcleo de fibra de entrega diâmetro 200 µ BPP* 6,0 8,0 mm*mrad
7 Comprimento da fibra de entrega L 10 20 30 m
8 Raio de curvatura de fibra de entrega – sem estresse – estressado R$ 100 200 milímetros
