Projetor de Perfil marca Digimess com resolução de 0,001 mm
Sob Consulta

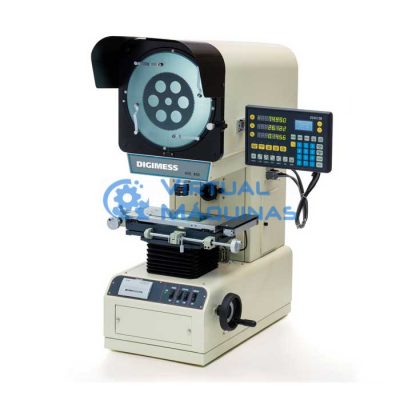

Projetor de Perfil
Marca Digimess

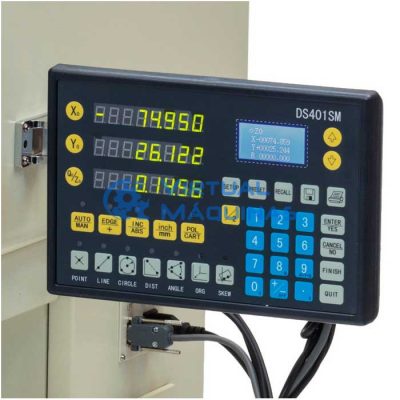

UNIDADE DE LEITURA DIGITAL INCORPORADA NA LATERAL DO CORPO DO APARELHO COM IDIOMA EM PORTUGUÊS
ERRO DE AUMENTO DAS OBJETIVAS MENOR QUE 0,08%
Anteparo goniométrico de 360º digital, com diâmetro de 300 mm e linhas de coordenadas
Iluminação episcópica (para superfície) e diascópica (para contorno)
Mesa de coordenadas com deslocamento de 150 x 50 mm, com resolução de 0,001 mm e superfície de apoio de 340 x 152 mm
Transferidor de ângulos com seleção de leitura em graus/minutos/segundos, com resolução efetiva de 1′ (minuto) ou leitura decimal, com resolução de 0,001º
Carga suportada na mesa de medição de 2 kg
Altura máxima da amostra de 80 mm (com objetiva 10x)
Distância focal de 75 mm (com objetiva 10x)
Alimentação 220V / 50~60Hz
Exatidão para eixo Q de 6′ (minutos)
Exatidão para os eixos X e Y de 5 µm
Dimensões de 870 mm (largura máxima com painel aberto), 810 mm (profundidade) e 1100 mm (altura)

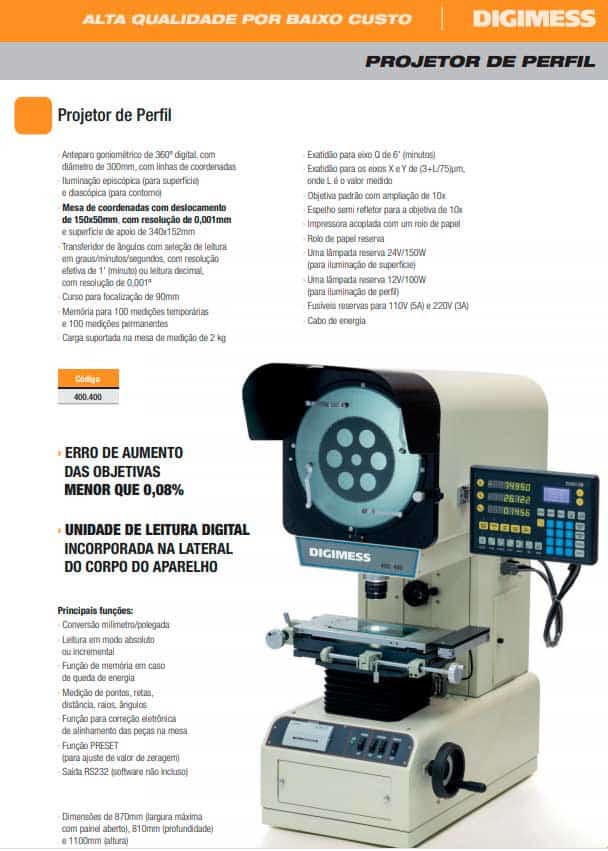

Veja todos detalhes na catálogo abaixo
- Descrição
Descrição
Projetor de Perfil
Marca Digimess
Acompanha
› Objetiva padrão com ampliação de 10x
› Espelho semi refletor para a objetiva de 10x (objetivas e espelhos de 20x, 50x e 100x opcionais)
› Vidro da mesa de coordenadas (com mola de fixação)

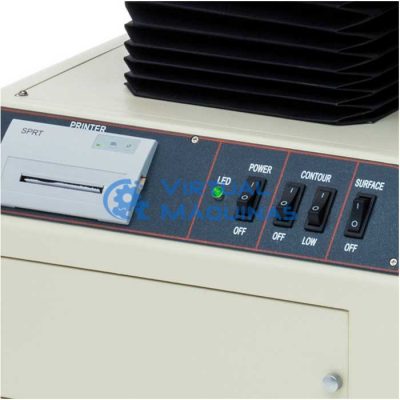

› Impressora acoplada com um rolo de papel
› Rolo de papel reserva
› Uma lâmpada reserva 24V/150W (para iluminação de superfície)
› Uma lâmpada reserva 12V/100W (para iluminação de perfil)
› Fusíveis reservas para 220V (3A)
› Nível de bolha
› Capa plástica de proteção
› Cabo de alimentação
› Parafusos de apoio para ajuste de nivelamento
Principais funções
› Memória para 100 medições
› Conversão milímetro/polegada
› Medições básicas com contadores X, Y e Q
› Medições com funções geométricas: ponto, linha, circunferência, distância e ângulo
› Função para correção eletrônica de alinhamento das peças na mesa de medição
› Função de preset e construção de elementos
› Função de programação de medições
› Saída RS232 (software não incluso)
Acessórios opcionais
› Objetiva com ampliação de 20x – cód. 400.400-02
› Objetiva com ampliação de 50x – cód. 400.400-03
› Objetiva com ampliação de 100x – cód. 400.400-04
› Espelho semi-refletor (acompanha cada objetiva)
› Lupa manual com ampliação de 5x para auxiliar na visualização de detalhes na tela – cód. 400.400-15
› Suporte com entre pontas – cód. 400.400-12
› Bloco em V – cód. 400.400-13
› Mesa giratória com graduação de 1º – cód. 400.400-14
› Bancada (tipo armário) para o projetor, fabricada com cantoneiras de aço pintado cód. 400.400-25
Suporte
› Garantia de 1 ano (contra defeitos de fabricação)
› Assistência técnica própria
› Peças de reposição disponíveis em estoque
Veja todos detalhes na catálogo abaixo
